Клиновый ремень

В наличии

Клиновые ремни

250 ₽

Клиновые ремни – элемент передачи механической энергии между валами с помощью силы трения. Используется в различных механизмах и оборудовании для передачи крутящего момента. Обеспечивает плавность работы и долговечность.. Быстро и удобно клиновые ремни купить можете у нас оптом и в розницу. Гарантия качества!

+7 982 43 54 182 e-mail: evro.vendor@mail.ru

Our Score
Add to wishlist
Сравнить
Категория:

Описание

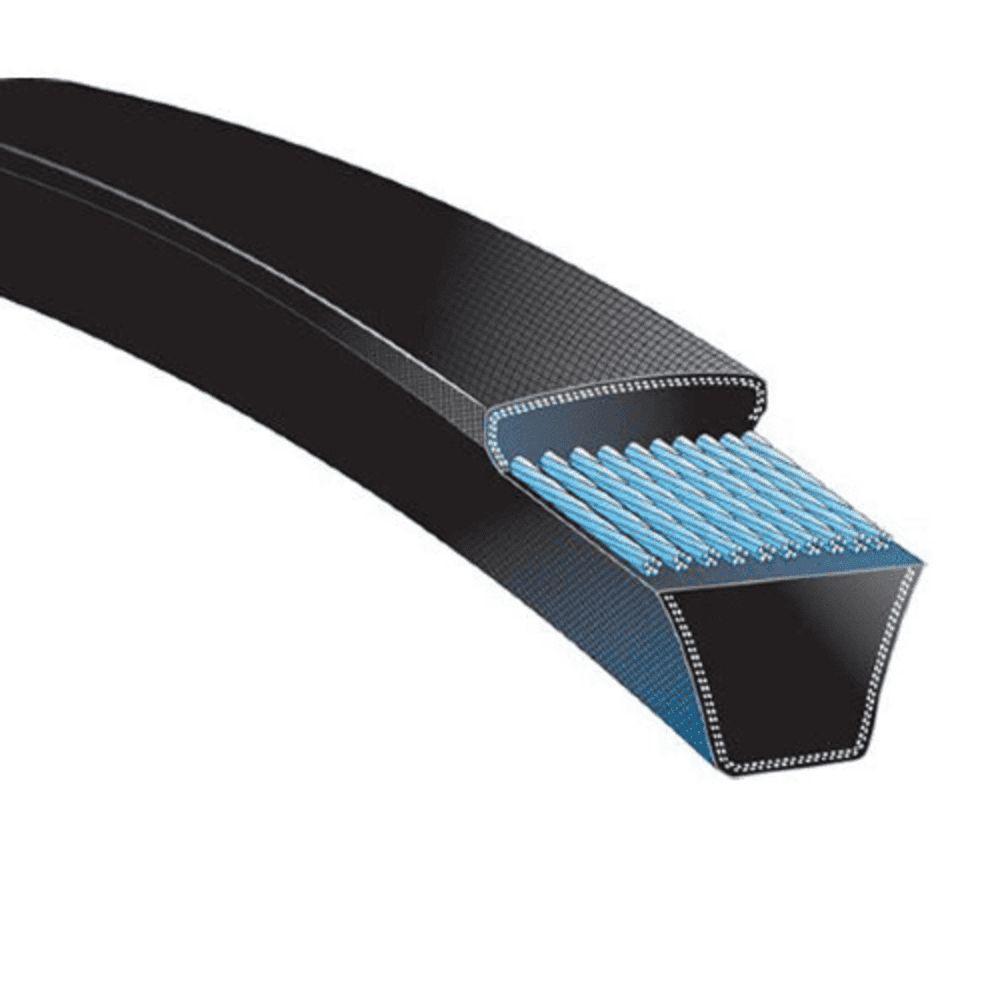

Клиновый ремень



Клиновые ремни предназначены для передачи крутящего момента между валами механизмов и оборудования. Они обеспечивают надежную работу приводов, отличаются высокой прочностью и долговечностью. Применяются в промышленности, сельском хозяйстве, строительстве и быту.

Основные характеристики:

Тип профиля клиновый ремней: SPZ/SPA/SJB/A/B/C/D/E

(указывается согласно требованиям заказчика)

SPZ — ширина профиля — 9,7 мм, высота — 8 мм, расчётная длина — 630–3150 мм.

SPA — ширина профиля — 12,7 мм, высота — 10 мм, расчётная длина — 710–3650 мм

A — ширина профиля — 11 мм, расчётная длина — 75–112, 125–160, 180–400 и более.

B — ширина профиля — 14 мм, расчётная длина — 125–160, 180–224, 250–500 и более.

C — ширина профиля — 19 мм, расчётная длина — 200–315, 355–630, 710 и более.

D — ширина профиля — 27 мм, расчётная длина — 315–450, 500–900, 1000 и более.

E — ширина профиля — 32 мм, расчётная длина — 500–600, 630–1120, 1250 и более.

Ширина клинового ремня:

Ширина клиновых ремней может быть разной в зависимости от типа и маркировки.
Классические ремни (по международным стандартам):
  • Z: ширина — 10 мм, высота — 6 мм, длина — от 360 до 2800 мм.
  • A: ширина — 13 мм, высота — 8 мм, длина — от 420 до 5300 мм.
  • B: ширина — 17 мм, высота — 11 мм, длина — от 530 до 9000 мм.
  • C: ширина — 22 мм, высота — 14 мм, длина — от 1180 до 9500 мм.
  • D: ширина — 32 мм, высота — 20 мм, длина — от 1900 до 12500 мм.
  • E: ширина — 40 мм, высота — 25 мм, длина — от 3350 до 14000 мм.
Узкопрофильные ремни (профили SPZ, SPA, SPB, SPC):
  • SPZ: ширина — 10 мм, высота — 8 мм, длина — от 500 до 2040 мм.
  • SPA: ширина — 13 мм, высота — 10 мм, длина — от 750 до 2650 мм.
  • SPB: ширина — 17 мм, высота — 14 мм, длина — от 1250 до 8000 мм.
  • SPC: ширина — 22 мм, высота — 18 мм, длина — от 1800 до 10000 мм.
Ремни с фасонным зубом (профили XPZ, XPA, XPB, XPC):
  • XPZ: ширина — 10 мм, высота — 8 мм, длина — от 630 до 3550 мм.
  • XPA: ширина — 13 мм, высота — 9 мм, длина — от 690 до 3550 мм.
  • XPB: ширина — 16 мм, высота — 13 мм, длина — от 1060 до 4250 мм.
  • XPC: ширина — 22 мм, высота — 17 мм, длина — от 2280 до 5000 мм.

Угол клина клиновых ремней:

Для классических клиновых ремней (профилей Z, A, B, C, D, E) стандартное значение угла клина — 40°

Существуют и другие значения: для вариаторных ремней, изготавливаемых по ГОСТ 24848.2-81 для промышленности и по ГОСТ 26379-84 для сельхозмашин, угол схождения боковых сторон — 26°

Максимальная рабочая температура:

Максимальная рабочая температура для некоторых типов клиновых ремней:
  • Power Twist Drive — 100 °С (максимальная рабочая температура, при которой может нормально работать ремень).
  • NU-T-Link — от -40 до 100 °С (диапазон рабочих температур, при которой может нормально работать ремень).

Для условий умеренного и тропического климата диапазон рабочих температур для приводных ремней разных размеров составляет от -30 до +60 °C. Для холодного и очень холодного климата — от -60 до +40 °C.

Превышение указанных температур приведёт к появлению трещин на поверхности ремня и сделает его непригодным для дальнейшей работы.

Минимальная рекомендуемая окружность шкива:

Для каждого профиля ремня существует строго определённый минимальный диаметр шкива, который нельзя уменьшать. Этот параметр обусловлен допустимыми напряжениями изгиба в теле ремня.
Использование шкивов меньшего диаметра недопустимо, так как это приводит к чрезмерным напряжениям изгиба в ремне, резкому сокращению его ресурса и возможности обрыва.
В Российской Федерации производство и применение клиноременных шкивов регламентируется несколькими стандартами, среди которых: ГОСТ 20889-88 и ГОСТ Р 50641-94.
Например, для гладких ремней типа II с расчётной шириной 16, 19 и 21 мм в трёхшкивных передачах при угле обхвата менее 110° допускается уменьшить диаметр шкива на 20% (до минимального диаметра не менее 80 мм).

Материалы:

Клиновые ремни изготавливают из разных материалов, которые подбираются по характеру работы и условиям эксплуатации механизмов. Некоторые из них:
  • Резина — для слоя сжатия и растяжения. Используют резину на основе синтетического каучука, в основном хлоропренового (типа наирит). Иногда для повышения жёсткости ремня в резину слоя сжатия добавляют волокнистые наполнители.
  • Химические волокна — синтетические (анид, капрон, лавсан) и искусственные (вискоза). Синтетические волокна превосходят вискозные по прочности, изгибоустойчивости и стойкости к истиранию.
  • Обёрточная ткань — из хлопкового, синтетического волокна или их смеси (80% хлопка и 20% капрона). Для плоскозубчатых ремней применяют специальную обёрточную ткань с эластичным утком.

Виды

Материалы зависят от типа клинового ремня:
  • Кордтканевые — сердечник из нескольких слоёв лавсана, вискозы или капрона, уложенных в 1–2 слоя во всю ширину ремня. Имеют относительно большую продольную и поперечную жёсткость, хорошо выдерживают кратковременные перегрузки.
  • Кордшнуровые — несущая основа — система из нескольких свитых спиралью шнуров, уложенных в один ряд. У большинства моделей корд изготовлен из полиамидного или полиэфирного волокна. Для клиновых ремней, передающих большие нагрузки, сердечник производят из кевлара.

Стандарты

Материалы и характеристики клиновых ремней регламентированы, например:
  • ГОСТ 1284.2-89 (ИСО 1081-95) — межгосударственный стандарт, распространяется на бесконечные резинотканевые приводные клиновые ремни нормальных сечений. Устанавливает технические условия, например, требования к волокнам в несущем слое.

Преимущества:

– Высокая эффективность передачи мощности
– Низкий уровень шума при работе
– Устойчивость к износу и растяжению
– Широкий диапазон рабочих температур
– Легкость монтажа и обслуживания

Применение:

Клиновые ремни применяются в различных областях, где нужно передать крутящий момент от привода к исполнительному механизму. Некоторые сферы использования:
  • Лёгкие приводы: роторы насосов, центробежные компрессоры, ленточные конвейеры, бытовая техника, вентиляторы.
  • Средние приводы: печатные машины, металлообрабатывающие станки, тестомешалки, стиральные машины, генераторы, конвейеры для тяжёлых материалов.
  • Тяжёлые приводы: мельницы, станки, ковшовые и шнековые конвейеры, воздуходувы, распылители.
  • Очень тяжёлые приводы: подъёмники, домкраты, каландры для резины, мельницы, дробилки, сельскохозяйственная техника и промышленное оборудование.
  • Автомобильная техника: легковые, грузовые автомобили, спецтехника, ленточные транспортёры, компрессорные станции.

Рекомендации по эксплуатации:

Рекомендации по эксплуатации клиновых ремней включают правила установки, контроля натяжения, периодического технического обслуживания и хранения. Неправильная эксплуатация может привести к быстрому износу ремня, что снижает производительность и выводит оборудование из строя.

Гарантия качества:

Мы предлагаем качественные клиновые ремни, соответствующие международным стандартам ISO и ГОСТ.

Для оформления заказа свяжитесь с нашими менеджерами или воспользуйтесь формой обратной связи на нашем сайте.

Цена:

Уточняйте стоимость у наших менеджеров или на сайте.

Приобретайте качественную продукцию и обеспечьте комфорт и безопасность вашего пространства!

Доставка:

Доставка до транспортных компаний в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность отправить ремень клиновый выделенным транспортом в такие города, как Алдан, Амурск, Арсеньев, Артём, Белогорск, Биробиджан, Благовещенск, Большой Камень, Вилючинск, Владивосток, Дальнегорск, Дальнереченск, Елизово, Зея, Комсомольск-на-Амуре, Корсаков, Ленск, Лесозаводск, Магадан, Мирный, Новосибирск, Омск, Красноярск, Барнаул, Иркутск, Новокузнецк, Томск, Кемерово, Братск, Ангарск, Прокопьевск, Бийск, Абакан, Рубцовск, Норильск, Ачинск, Северск, Ленинск-Кузнецкий, Киселёвск, Кызыл, Казань, Нижний Новгород, Самара, Уфа, Саратов, Тольятти, Ижевск, Ульяновск, Оренбург, Набережные Челны, Пенза, Киров, Чебоксары, Саранск, Стерлитамак, Йошкар-Ола, Нижнекамск, Дзержинск, Энгельс, Орск, Балаково, Сызрань, Альметьевск, Салават, Березники, Нефтекамск, Новочебоксарск, Октябрьский, Димитровград, Арзамас, Новокуйбышевск, Зеленодольск, Воткинск, Саров, Сарапул, Соликамск, Глазов, Бузулук, Новотроицк, Архангельск, Вологда, Калининград, Санкт-Петербург, Мурманск, Нарьян-Мар, Великий Новгород, Псков, Петрозаводск, Сыктывкар, Череповец, Белгород, Брянск, Владимир, Воронеж, Иваново, Калуга, Кострома, Курск, Липецк, Москва, Орёл, Рязань, Смоленск, Тамбов, Тверь, Тула, Ярославль.
